芯片制造：晶圓氧化工藝
芯片制造：晶圓氧化工藝
在我們了解芯片制造晶圓氧化工藝之前讓我們了解一下氧化工藝的基本原理。在半導體電路中，除了使用各種二極管和三極管等可控導電器件外，不同電路之間還需要使用絕緣材料進行隔離。而對于硅基元件來說，最常用的絕緣材料就是二氧化硅（SiO2）。二氧化硅是一種自然界中常見的物質，也是玻璃的主要成分之一。
二氧化硅具有一系列引人注目的特性。首先，它具有高熔點1713°C，這使得它在高溫環境下能夠保持穩定。其次，二氧化硅不溶于水和部分酸，但可以溶于氫氟酸。最重要的是，它具有優異的絕緣性、保護性和化學穩定性。

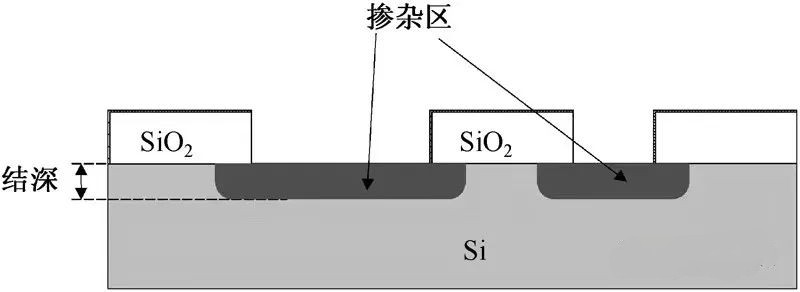

為什么要在芯片制造過程中使用二氧化硅進行氧化呢？其實，氧化工藝有多個重要的作用。首先，氧化層充當著絕緣層的角色，它可以有效地隔離不同的電路，防止電流的泄漏。這對于芯片的正常運行至關重要。其次，氧化層還扮演著保護層的角色，防止后續的離子注入和刻蝕過程對硅晶圓造成損傷，從而保護了芯片的完整性。此外，氧化層還可以作為掩膜層，用來定義電路圖案，確保電路的準確布局。

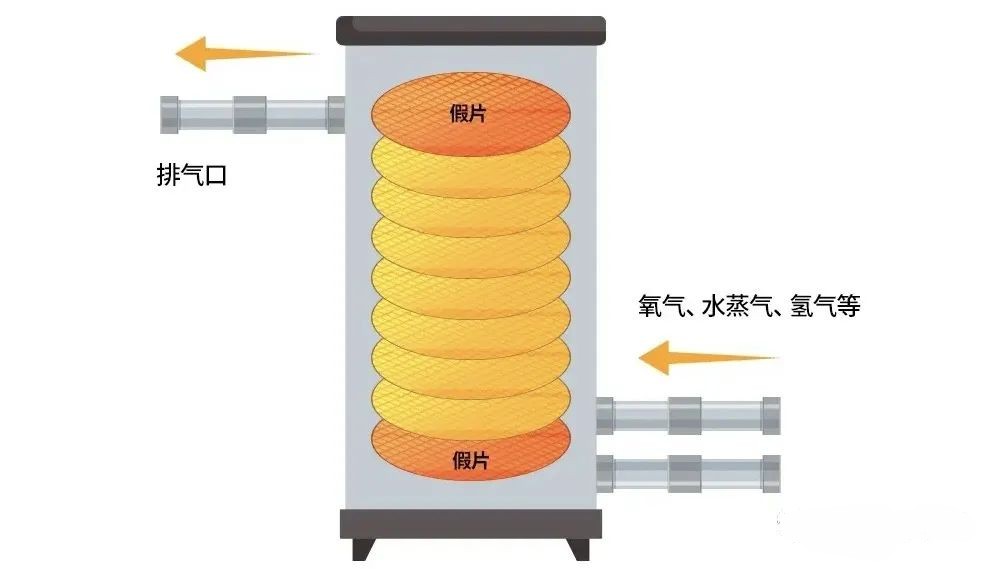

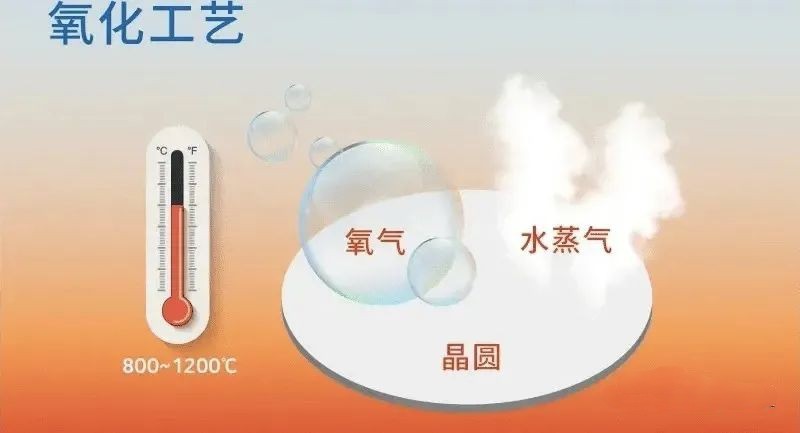

氧化工藝的實現方法有多種，其中最常用的是熱氧化法。熱氧化法是在高溫（約800°C至1200°C）下，利用純氧或水蒸汽與硅反應，生成SiO2層的過程。

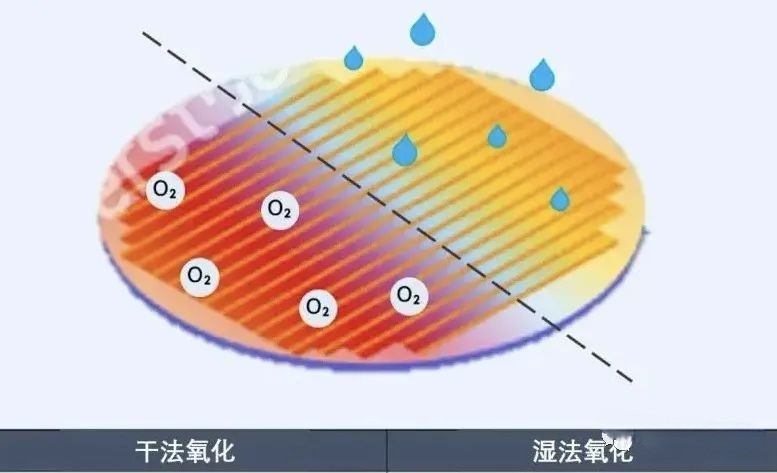

熱氧化法又分為干法和濕法兩種的方法。干法只使用純氧，形成的氧化層較薄，質量較好，但生長速度較慢。濕法則同時使用純氧和水蒸汽，形成的氧化層較厚但密度較低，生長速度較快。根據具體需要，可以選擇不同類型和厚度的SiO2來滿足特定功能和要求。
氧化工藝在半導體制造中扮演著至關重要的角色，為后續的制造步驟提供了基礎和保障。沒有氧化層，半導體器件將無法實現高性能、高可靠性和高集成度。通過氧化工藝，脆弱的硅基晶圓就像穿上了一層堅固的保護膜，增強了其穩定性和可靠性。

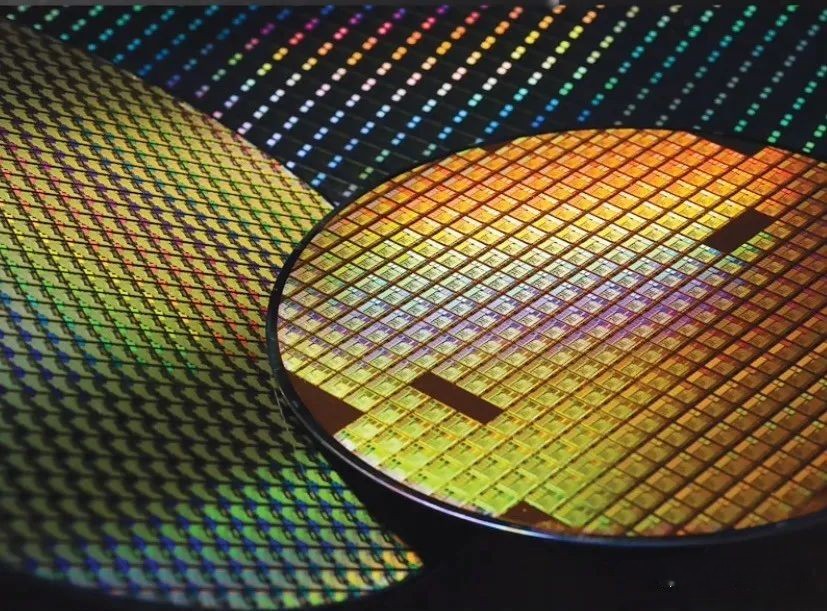

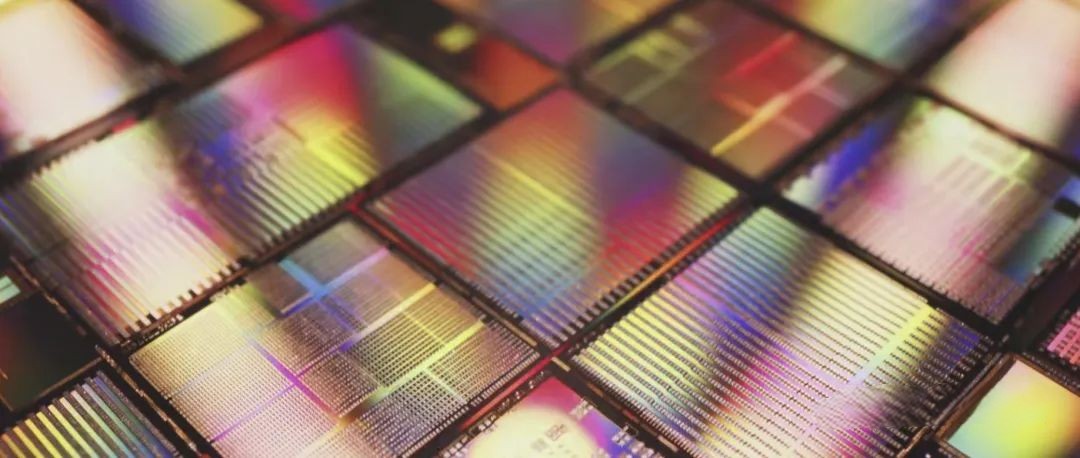

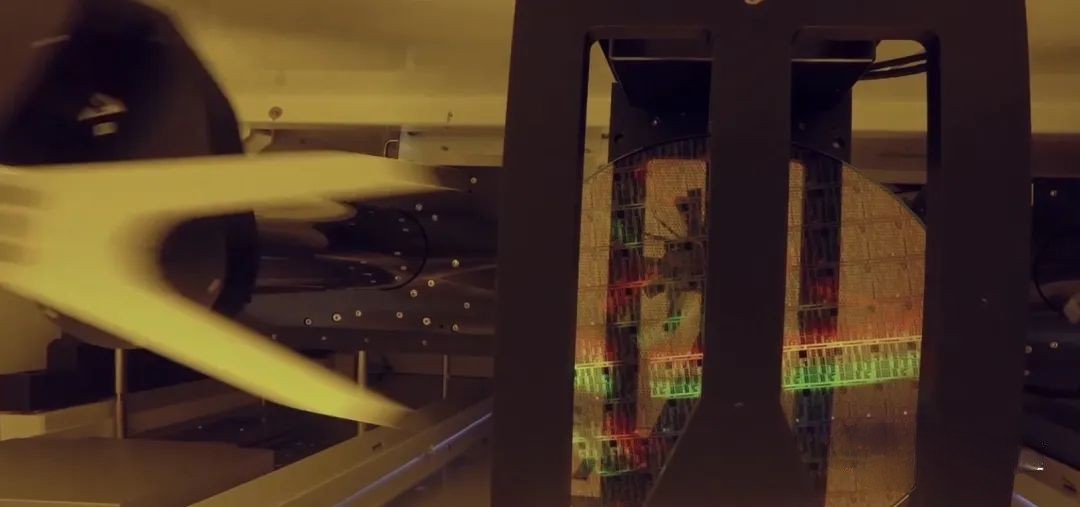

SiO2和其他一些氧化物具有一定的透光性。由于這些材料的厚度不同，它們對特定波長的光線會產生衍射或反射，從而使芯片表面呈現出五彩斑斕的效果。因此，芯片表面的顏色并不是真正的彩色，而是由這些薄膜結構對光的反射或干涉所產生的。
通過氧化工藝，我們不僅能夠實現芯片的隔離、保護和布局，還能為芯片五彩繽紛的外觀。
以上是關于芯片制造過程中晶圓氧化工藝的相關內容了，希望能對您有所幫助！
