常見的芯片可靠性測試方法
常見的芯片可靠性測試方法
可靠性測試對于芯片的制造和設計過程至關重要。通過進行全面而且嚴格的可靠性測試，可以提前發現并解決潛在的設計缺陷、制造問題或環境問題，從而確保芯片在長期使用中的性能和可靠性。
這種測試旨在驗證芯片在不同環境條件下的穩定性、可靠性和持久性，以確保其能夠長時間穩定地運行。可靠性測試包括多種測試項目，例如溫度測試、電壓測試、功能測試和可靠性持久性測試。
芯片可靠性測試的方法：

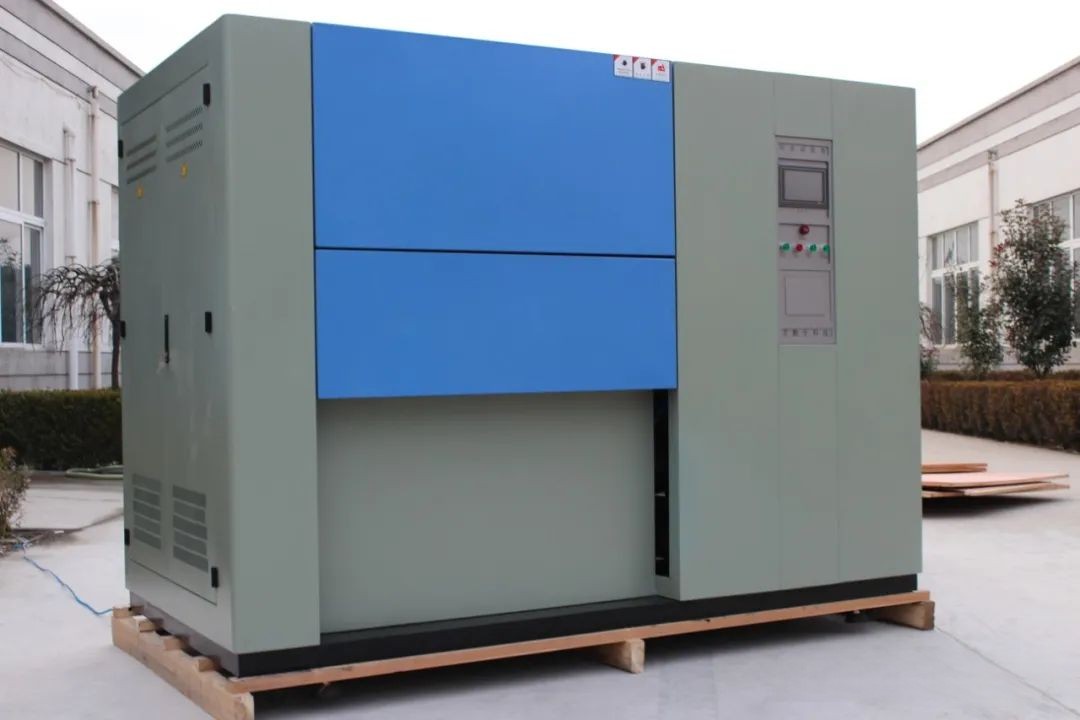

1.溫度循環測試：
芯片溫度循環測試的測試目的是評估芯片在不同溫度條件下的性能和可靠性，以模擬實際使用環境中的溫度變化。該測試旨在驗證芯片在溫度變化時是否能夠正常工作，以及是否能夠保持穩定性和可靠性。溫度循環測試通常涵蓋了芯片所需的操作溫度范圍，包括常溫、極端高溫和低溫。具體溫度范圍根據芯片的設計要求和應用場景來確定。測試中會進行多個溫度循環，其中一個循環包括一段時間的高溫暴露和一段時間的低溫暴露。循環次數可以根據芯片的設計壽命要求來確定。
在高溫循環期間，芯片被暴露在高溫環境中，可能是通過熱板、熱箱來實現。高溫環境下的測試可以揭示芯片在高溫條件下的性能特性，例如功耗變化、時鐘頻率的穩定性、信號完整性等。這有助于驗證芯片在高溫環境下的可靠性，并識別潛在的熱問題。
在低溫循環期間，芯片被暴露在低溫環境中。低溫測試可以揭示芯片在低溫條件下的工作能力，例如冷啟動性能、低溫下的功耗和時鐘穩定性等。此外，低溫測試還可以檢測芯片材料和封裝的可靠性，以確保其在極端低溫環境下的耐用性。
2.高溫存儲測試：
高溫環境可能引發以下問題：
功耗變化：長時間高溫存儲可能導致芯片內部電路中的漏電流增加，從而增加功耗。
參數漂移：芯片內部的電氣特性參數可能會隨著溫度的變化而發生漂移，導致性能降低。

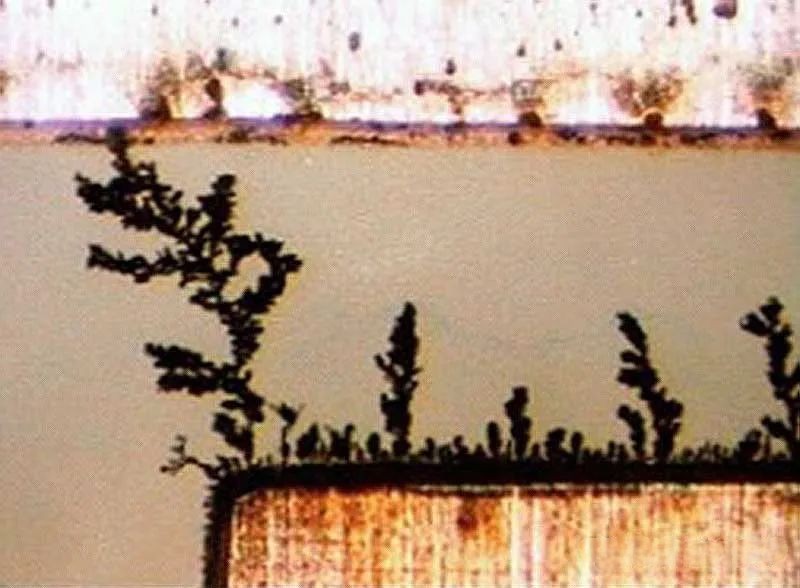

可靠性問題：高溫存儲可能導致芯片內部材料的老化和退化，可能導致可靠性問題，如電路斷路、電子遷移等。
高溫存儲測試的原理是模擬芯片在長時間存儲期間可能面臨的高溫環境，以評估芯片在這種條件下的性能和可靠性。這種測試有助于發現潛在的可靠性問題，預測芯片在實際使用中可能遇到的問題，并采取必要的措施來改善芯片設計、材料選擇或封裝技術。
3.跌落測試：
芯片跌落測試的主要目的包括：

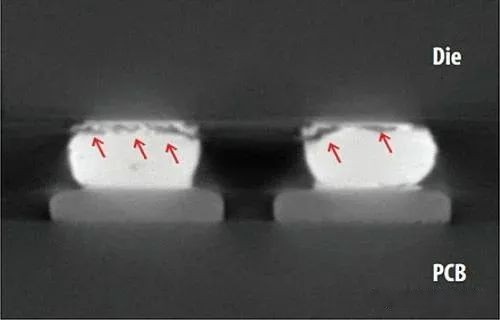

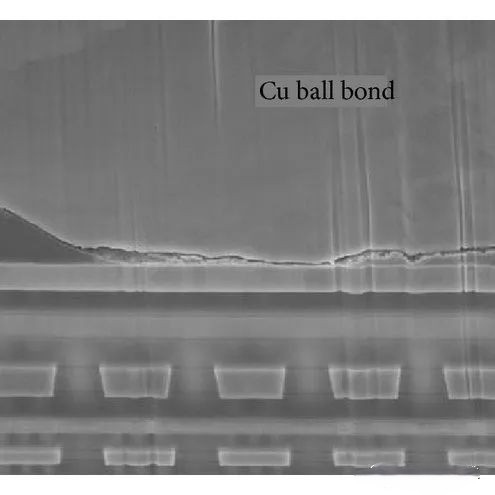

評估芯片在跌落或沖擊情況下的機械強度和可靠性。檢測芯片封裝材料和焊接的可靠性。驗證芯片內部結構和連接的穩定性，以防止內部部件松動或脫落。評估芯片在實際使用中受到物理沖擊時的性能損壞情況。
通過進行跌落測試，確定其在實際使用中是否能夠承受跌落或沖擊，并保持正常功能和結構完整性。這種測試有助于發現潛在的機械弱點、封裝問題或連接失效。

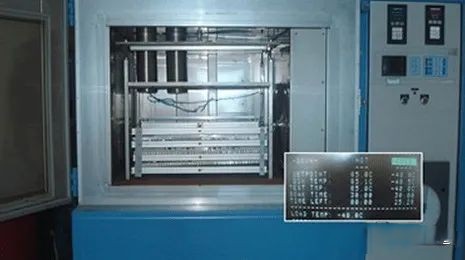

4.加速應力測試：
芯片的uHAST測試是通過施加極端的電壓和溫度條件來加速芯片在短時間內的老化和故障模式。具體的uHAST測試條件，包括高溫、高濕、壓力和偏壓值，以下是一些常見的uHAST測試條件的參考數值：
高溫：通常在大約100°C至150°C的溫度范圍內進行，具體溫度取決于芯片的設計要求和應用環境。有時候，更高的溫度也可能被用于特殊情況下的測試。
高濕度：一般的uHAST測試中，相對濕度通常保持在85%至95%之間。高濕度條件下會加劇芯片的老化和腐蝕。
壓力：測試期間施加的壓力可以通過測試裝置或封裝環境來實現。壓力的具體數值通常在2大氣壓至20大氣壓之間，具體數值取決于測試要求和芯片的應用場景。
偏壓：偏壓通常指施加在芯片引腳或器件上的電壓。具體的偏壓數值取決于芯片的設計和應用需求。在uHAST測試中，偏壓可以用于加速故障模式的產生，例如漏電流、擊穿等。
當然，以上只是常見的幾種可靠性測試方法。其他還有電磁干擾 測試，電壓波動測試，電氣特性測試，長時間運行測試等不在本文過多介紹。
以上是關于常見的芯片可靠性測試方法的相關內容，希望能您你有所幫助！
