電子產品清潔程度要求
電子制造商面臨著對生產可靠的硬件所需的清潔等級程度難以抉擇。“多干凈才算足夠干凈”這個問題給越來越窄的導線和線路帶來更多的挑戰。在工業中某一領域可接受的潔凈度(如一個玩具進行了SMT波峰焊后),對于另外的領域或許就是不可接受(例如倒裝芯片封裝)。
很多的工藝專家們可能對清潔度并不十分了解,挑戰仍然存在于與殘留相關的某個或者某些長期可靠性方面的問題,或者是決定殘留對硬件的功能性影響有多大。
清洗效果和潔凈度要求需要考慮的有如下幾方面的因素:
1、產品的設計/服役周期(90天、3年、20年、50年、保質期+1天)
2、終端使用環境(航天、醫療、軍事、汽車、信息科技等)
3、涉及的技術(高頻、高阻抗、電源)
4、失效現象與標準所定義的終端產品1、2、3級相對應的產品(例如:移動電話、心率調整器)。
電子產品清洗效果通過潔凈度指標來評估
潔凈度等級標準

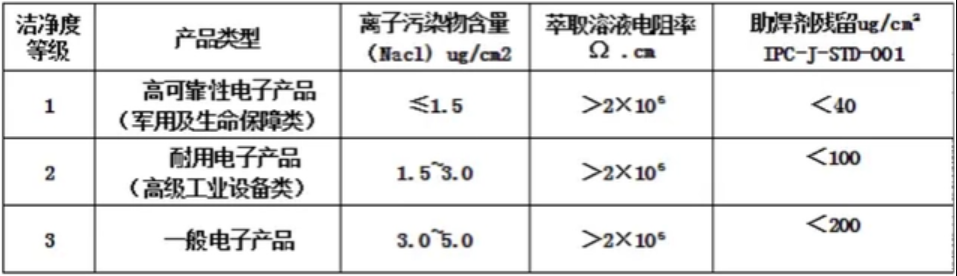

按中華人民共和國電子行業軍用標準SJ20896-2003有關規定,根據電子產品可靠性及工作性能要求,將電子產品潔凈度分為三個等級,如表所列。
在實際工作中,根除污染實際上幾乎是不可能的,一個折中的辦法就是確定產品的污染可以和不可以接受的程度。如在PCB和PCBA行業,按照IPC-J-STD-001標準助焊劑殘留三級標準規定<40ug/cm2,離子污染物含量三級標準規定≤1.5(Nacl)ug/cm2,萃取電阻率>2×106Ω.cm。另外隨著PCBA的微型化,幾乎可以肯定這個含量還是太高了達不到產品真正的性能需求,現在常用的離子污染物要求大約≤0.2(Nacl)ug/cm2。
【閱讀提示】
以上為本公司一些經驗的累積,因工藝問題內容廣泛,沒有面面俱到,只對常見問題作分析,隨著電子產業的不斷更新?lián)Q代,新的工藝問題也不斷出現,本公司自成立以來不斷的追求產品的創新,做到與時俱進,熟悉各種生產復雜工藝,能為各種客戶提供全方位的工藝、設備、材料的清洗解決方案支持。
