在探討Chiplet技術(小芯片)之前，摩爾定律是繞不開的話題。戈登·摩爾先生在1965 年提出了摩爾定律：每年單位面積內的晶體管數量會增加一倍，性能也會提升一倍。這意味著，在相同價格的基礎上，能獲得的晶體管數量翻倍。不過，摩爾先生在十年后的1975年，把定律的周期修正為24個月。至此，摩爾定律已經影響半導體行業有半個世紀。

圖片來源：芯耀輝

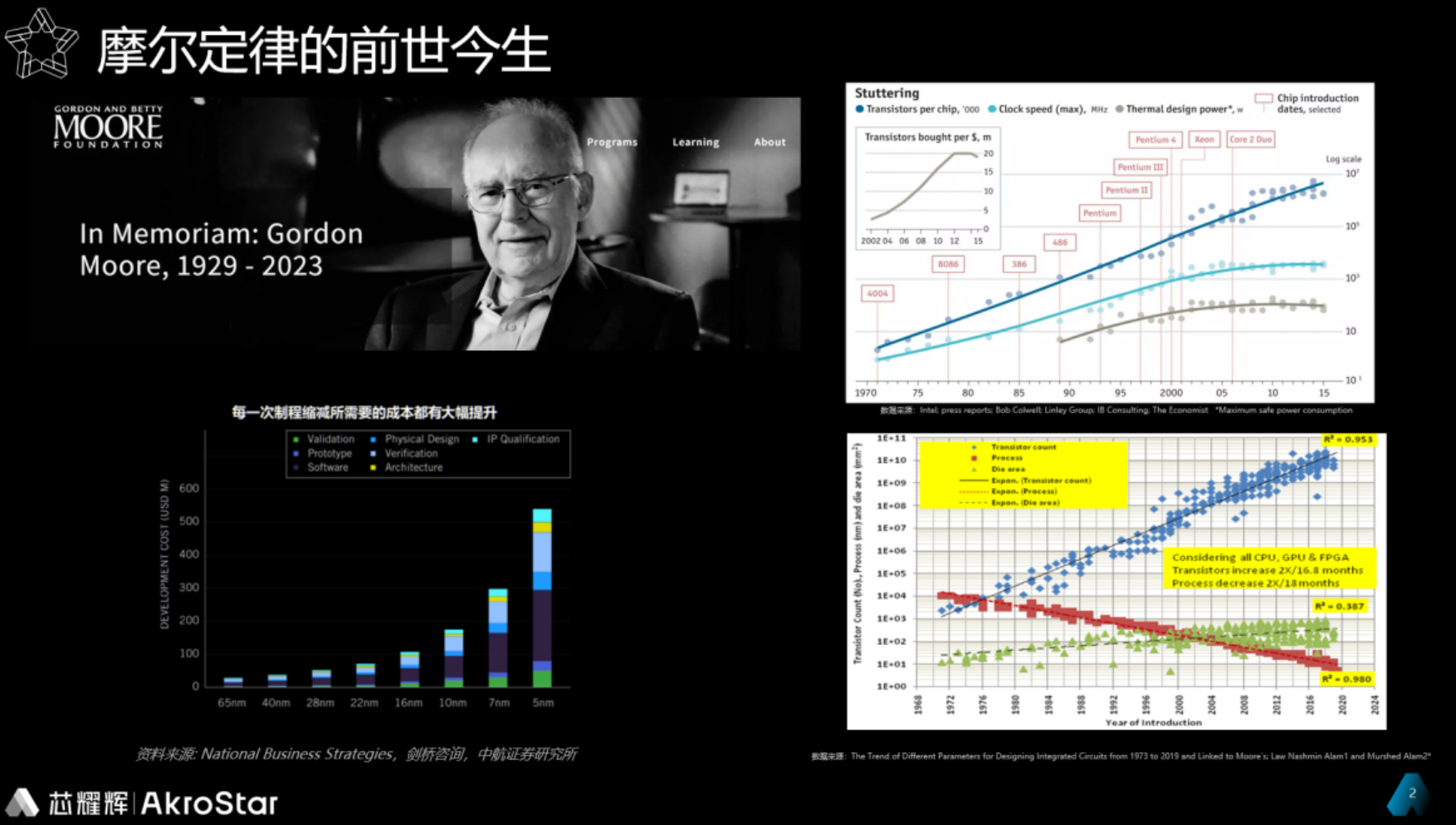

隨著集成電路技術的不斷演進，半導體行業發現摩爾定律在逐漸失效。上圖右上部分是英特爾x86 CPU 1970-2025年的演化歷史，可看出每顆芯片的晶體管數量持續增加(右上深藍色線條)，但時鐘速度(右上天藍色線條)和熱設計功耗(右上灰色線條)自2005年之后就變化不大。于此同時，受先進工藝高成本支出的影響，晶體管成本降幅在2012年后趨緩，甚至越往后還有成本增加的趨勢。

從上圖右下的統計數據可看出，芯片制程在持續微縮和演進，晶體管數也在相應的增長。在2019年以前，單芯片晶體管數量和工藝幾何尺寸演進，一直與摩爾定律高度相關。因為單位面積內的晶體管數量，每一周期就會增加一倍，所以在理想情況下，Die的尺寸可保持不變。但是據右下綠色標識的區域顯示，可以看到單芯片Die尺寸在日趨增大，這也從另一個角度說明，單芯片晶體管數量的增加，也有Die增大的原因所致。由于Die尺寸的增長，受光罩尺寸、工藝良率等因素制約，這代表通過加大Die Size來提升單芯片算力已經越來越困難。

總而言之，隨著集成電路技術的發展和演進，每24個月已經很難讓單位面積內的晶體管數量翻倍。這意味著，現在芯片性能的提升遭遇了瓶頸，性能無法單純由工藝技術驅動，也需要由架構創新來驅動。因此，業界必須找到新的解決方案。

基于Chiplet技術的芯片結構示意 圖源：英特爾

在摩爾定律逐漸失效的情況下，Chiplet技術在半導體行業應運而生。整體來看，Chiplet具備高集成度、高良率、低成本三大特點，它被視為延續摩爾定律的關鍵技術。

Chiplet技術并不是創新概念，它很早就被提出來了，只是市場應用需求沒有發展到這一步，因此長期處于“隱身”狀態。Chiplet通常被翻譯為“芯?！被颉靶⌒酒?。單從字面意義上可以理解為更為“粒度更小的芯片”。通過半導體制造將若干“芯粒”集成，而非純粹封裝集成，以此形成復雜功能芯片，可以突破單芯片光刻面積的瓶頸，突破設計周期制約等。

舉例來說，在一顆7nm制程芯片中，一些次要的模塊可以用如22nm的制程做成Chiplet，再“拼裝”至7nm芯片上，原理如同搭積木一樣，這樣可以減少對7nm工藝制程的依賴。

Chiplet技術相關的半導體國內企業包括大港股份、芯原股份、中京電子、同興達、蘇州固锝、中富電路、朗迪集團、晶方科技、長電科技、通富微電、華天科技、華峰測控等。

Chiplet技術優勢

Chiplet可以把傳統的單芯片設計方案改成多芯片（Die）進行設計，并利用先進封裝工藝進行集成。它的優勢主要有以下幾點：

1、提升芯片制造良率，由于良率和芯片的面積有關，面積越大，良率大概率會越低，因此，把一個大芯片分拆成多個小芯片（Die）設計并分別投片，就可以提高良率，良率提升，還可以降低制造成本。

2、以不同的工藝實現一顆芯片，用先進制程制造CPU等計算核心，用相對成熟的制程制造I/O之類的功能塊，可以很好地控制整體成本。

3、設計更加靈活，設計出的Die，通過不同的組合方式，可設計出不同功能的芯片。

Chiplet技術經過發展，國際上出現了一些Chiplet標準，主流標準包括XSR、BOW、OpenHBI、UCIe。雖然有這么多好處，但Chiplet技術并不成熟，各種Die、接口I/O、總線等，與常規的SoC有很大區別，需要制定統一的標準，從而使產業鏈上的設計、制造、封裝等廠商能按照標準操作，才能實現高效、規模化生產。因此，UCIe和ACC 1.0等行業規范相繼推出。

Chiplet面臨的挑戰

雖然Chiplet優點很多，同時也面臨著很多問題，會阻礙其發展，例如：

一，應用場景，并不是所有應用類型的芯片都適合做Chiplet，目前來看，CPU、GPU等處理器最適合做Chiplet，而且是在高性能應用領域，像智能手機等消費類電子設備用的芯片，很少需要采用Chiplet設計；

二，成本，只有傳統SoC成本達到一定量級，改用Chiplet設計才劃算；

三、良率問題；

四、測試問題。

近期，中國成立了自己的Chiplet（小芯片，或芯粒）聯盟，由多家芯片設計，IP，以及封裝、測試和組裝服務公司組成，同時推出了相應的互連接口標準ACC 1.0。

在美國打壓，中國尋求半導體產業鏈關鍵環節自主可控的當下，這一聯盟的成立，頗有與由AMD、Arm、英特爾、臺積電和ASE（日月光）主導的UCIe聯盟分庭抗禮的意味。

從技術層面來看，Chiplet的價值和發展前景已經在全球半導體界達成普遍共識?？傮w而言，Chiplet有很好的應用和發展前景，但它不是中國半導體業沖刺國際先進水平的靈丹妙藥。要想提升全行業競爭力，還是要有決心和毅力，秉持十年磨一劍的精神，全方位發展本土半導體材料、設備、IP、設計和制造水平。
