經過多年發展，TSV 封裝技術的發展經歷了從 TSV 簡單互連、2.5D TSV 轉接板、微凸點 3D 集成到 目前最為關注的無凸點 3D 集成。從應用的角度看，已 進入量產的基于 TSV 的封裝技術主要集中在高端可 編程器件、圖像處理器、存儲芯片以及傳感器芯片等 領域。

1、 基于 TSV 及 RDL 互連的晶圓級封裝 ：

用 TSV 簡單互連代替引線鍵合，實現硅背面與正 面有源區或金屬布線之間的電氣導通，是 TSV 在批量 生產中的首次使用。其典型應用包括圖像、指紋、濾波 器、加速度計在內的傳感器的封裝，基于 TSV 的 MEMS 傳感器封裝結構如圖 2 所示。使用 TSV 可減 小傳感器模塊的封裝尺寸，利于進行晶圓級封裝，提 高生產效率并降低成本。近年來發展出的基于后通孔 TSV 的埋入硅基三維異質集成技術，提供了 1 種低成 本、高性能的異質集成方案。2016 年，華天科技有限公 司開發出硅基埋入扇出（eSiFO）技術，使用硅片作為 載體，將芯片置于在 12 英寸硅晶圓上制作的高精度凹 槽內，重構出 1 個晶圓；然后采用可光刻聚合物材料填 充芯片和晶圓之間的間隙，在芯片和硅片表面形成扇 出的鈍化平面；再通過光刻打開鈍化層開口，并采用 晶圓級工藝進行布線和互連封裝。硅基埋入封裝具有 超小的封裝尺寸、工藝簡單、易于進行系統封裝和高 密度三維集成等優點。同時，可通過制備背面 RDL 和 Via-last TSV，實現異質集成多芯片的三維堆疊封 裝。其基本工藝流程包括：將測試正常的芯片嵌入單 個 eSiFO 封裝體，然后分別在 eSiFO 封裝體的正面和 背面形成 RDL，再通過微凸點和 Via-last TSV 實現多 個獨立的 eSiFO 封裝體與嵌入式芯片之間的電信號 互連。eSiFO 技術可以將由不同設計公司、晶圓廠設計 制造的各種晶圓尺寸和特征尺寸的不同系統或不同 功能的芯片集成到 1 個芯片中，從而實現真正的不同 封裝體之間的三維異質集成封裝。

2 、2.5D TSV 轉接板異質集成 ：

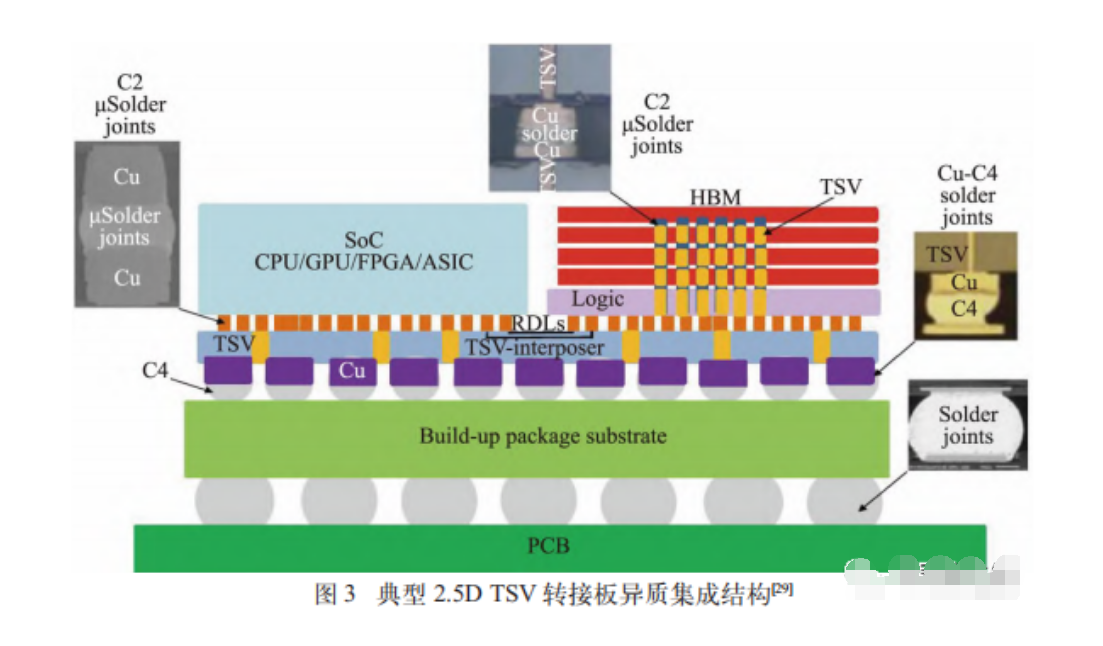

2.5D TSV 轉接板技術是為解決有機基板布線密 度不足、信號延遲大、帶寬限制等問題而開發的帶有 TSV 垂直互連通孔和高密度金屬布線的新型基板技 術。通過帶有 TSV 垂直互連通孔的無源或有源載板，實現多個芯片間的高密度連接，再與有機基板互連以 提高系統集成密度，解決芯片管腳密度與有機基板引 出結構無法兼容的問題。典型 2.5D TSV 轉接板異質 集成結構如圖 3所示，采用 TSV 及微凸點（包括可 控塌陷 C4 凸點和銅柱 C2 凸點）實現垂直互連，通過 高密度 RDL 實現水平互連，實現中央處理器（CPU）、 圖形處理器（GPU）、高帶寬內存（HBM）等 Chiplet 的 異質集成。

IMEC、Fraunhofer、Leti、IME、臺積電、聯電等半導 體頂尖研究機構和企業均陸續推出各自的 2.5D TSV 轉接板異質集成方案。其中，臺積電于 2011 年推出的 2.5D 封裝襯底上晶圓級芯片封裝（CoWoS）技術最具 代表性，并成功實現大規模量產。該技術通過芯片到 晶圓工藝將芯片連接至硅轉接板上，再把堆疊芯片與 基板連接，實現芯片－轉接板－基板的三維封裝結 構。該技術采用前道工藝在轉接板上制作高密度的互 連線，通過轉接板完成多個芯片的互連，可以大幅提 高系統集成密度，降低封裝厚度。基于臺積電的 CoWoS 技術，Xilinx 推出“Virtex-7 2000T”產品，該產 品將 4 個采用 28 nm 工 藝的現場可編程 門 陣 列 （FPGA） 芯片通過 TSV 轉接板互連，實現了在單個 FPGA 模組里集成數個 FPGA 的功能，超越了摩爾定 律的限制[31]。此后推出的基于 CoWoS 技術的產品包括 華為海思 Hi616、英偉達 TESLA 顯卡和 Fujistu A64FX 超級計算芯片等。針對高性能計算應用，臺積電于 2020 年進一步開發了集成深溝槽電容 （DTC）的 CoWoS 技術，其電容密度高達 300 nF/mm2 ，漏電流小 于 1 fA/μm2 ，該 CoWoS 具有更低的功耗和更好的數 據傳輸性能。到 2021 年，CoWoS 技術已經發展至第 五代，轉接板面積可達 2 500 mm2 ，單個轉接板可集 成 8 個 HBM 和超過 3 個芯片級系統（SoC）/Chiplet 模 塊；同時集成 DTC 以增強電源完整性，并發展出相應 的 5 層亞微米尺度的銅 RDL 互連技術。近年來，人工 智能、高性能計算等對超強算力的需求迅猛增長，大 力推動了 2.5D TSV 轉接板封裝技術的應用。通過異 質集成 CPU、GPU 和 HBM 獲得更高的帶寬密度，成 為提高算力的關鍵途徑。根據對 TOP500 超級計算機 系統的分析，2020 年基于 CoWoS 技術的總計算能力 占所有 TOP500 系統總計算能力的 50%以上。

3、 基于 TSV 和微凸點的三維異質集成 ：

3D 集成將芯片在垂直方向通過 TSV 和微凸點進 行堆疊，可以實現高性能、低功耗、高寬帶、小形狀因 子等目的，充分發揮晶圓級堆疊和 TSV 技術互連線長 度短的優勢。該技術早期主要應用于動態隨機存取存 儲器（DRAM）、高帶寬內存等。典型產品如 2014 年三 星基于 TSV 和微凸點互連量產的 64 GB DRAM，互連 TSV 尺寸為 7 μm×50 μm；與采用引線鍵合的內存相 比，信號傳送速率提升一倍，而功耗減少一半。

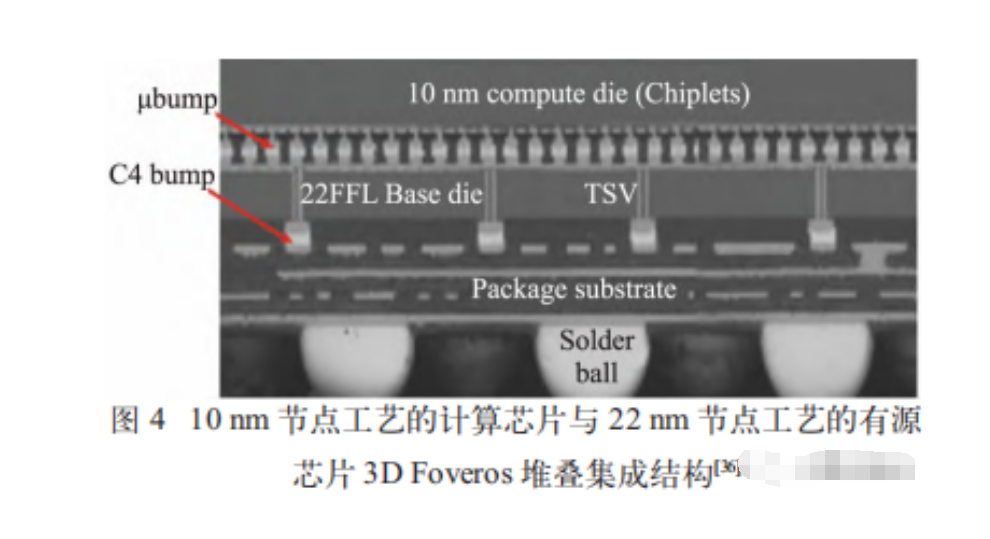

近年來，基于 TSV 和微凸點的三維集成技術不斷 拓展到邏輯芯片的三維堆疊集成。2019 年，英特爾推 出基于 TSV 和微凸點的新型 3D 集成技術 Foveros，該 技術能夠?qū)崿F(xiàn)邏輯芯片的面對面堆疊，首次將芯片堆 疊從傳統的無源中介層和內存等擴展到高性能邏輯 芯片，例如 CPU、GPU 和 AI 處理器等。10 nm 節 點工藝的計算芯片與 22 nm 節點工藝的有源芯片 3D Foveros 堆疊集成結構如圖 4 所示。采用 Foveros 封 裝技術的英特爾 Lakefield 處理器于 2020 年投入市場。三星也于 2020 年發布了X-Cube 三維集成技術，利用 TSV 和微凸點技術將 HBM 芯片與邏輯芯片進行堆 疊，在速度、功率、效率方面實現顯著飛躍。

4、 基于無凸點混合鍵合的三維異質集成 ：

一直以來，3D 集成廣泛采用 Sn 基釬料微凸點和 TSV 實現高效的垂直互連。然而，當間距減小到 20 μm 以內，熱壓鍵合過程中的細微傾斜將使釬料變形擠出 而發生橋連短路。同時，液－固反應形成的金屬間化合 物（IMC）將占據凸點的大部分體積,使之轉變?yōu)榇嘈?連接。并且，表面擴散及柯肯達爾孔洞等問題的影響 急劇增加，難以進一步縮減互連間距，微凸點的微型 化遭遇前所未有的瓶頸。基于 Cu/ 絕緣層混合鍵合的無凸點 3D 集成可實現：

（1）剛性互連，避免出現橋 連問題；

（2） 與集成電路后道工序及 TSV 銅互連相兼 容，無需底充膠；

（3）芯片堆疊中多次熱壓工藝無影響 （銅的熔點為 1 083 ℃）；

（4） 無脆性相 IMC 形成；

（5） 優異的電、熱、機械和抗電遷移性能。因此，無凸點 Cu/ 絕緣層混合鍵合在超細間距（小于 10 μm）芯片垂直互 連中的應用具有無可比擬的優勢。

對于 Cu-Cu 直接鍵合及 Cu/ 絕緣層混合鍵合的 研究已持續了幾十年，然而由于當時的市場需求有限 并且工藝難度過大，其一直未引起過多關注。直到 2015 年，索尼獲得 Ziptronix 公司的混合鍵合技術授 權，首次推出了基于無凸點混合鍵合的高性能圖像傳 感器產品。半導體業界逐漸意識到混合鍵合將成為 突破微凸點微型化瓶頸的有效途徑。此后英特爾、臺 積電、華為、長江存儲、IMEC、IME、Leti 等領先機構和 企業陸續對混合鍵合技術進行了深入研發。英特爾 推出了基于無凸點混合鍵合的 Foveros 三維集成技 術，但未披露過多細節。臺積電則較為詳細地公布了 其基于無凸點混合鍵合的三維異質集成技術，將之稱 為集成片上系統（SoIC），其混合鍵合工藝溫度與無鉛焊料回流工藝溫度相當。SoIC 集成采用超薄芯 片，以實現大深寬比和高密度的 TSV 互連。為此，臺積 電提出并優化 2 條工藝路線：

（1）芯片－晶圓鍵合后再 背面露銅，首先將芯片面對面混合鍵合，隨后對芯片 背面減薄，背面露銅后沉積絕緣層和 Cu 盤，再次與另 一芯片 Cu-Cu 鍵合并重復以上工藝，實現芯片堆疊；

（2）背面露銅后再進行芯片－芯片鍵合，首先將晶圓臨 時鍵合于玻璃載板并進行背面減薄，背面露銅后沉積 絕緣層和 Cu 盤，晶圓與載板解鍵合后切割成單顆芯 片，單顆芯片再分別進行 Cu-Cu 鍵合以實現芯片堆 疊。基于混合鍵合的 SoIC 及其改進版本 SoIC+ 可以 獲得超細間距和超高密度的互連。它比倒裝芯片技術 具有更好的電氣性能，插入損耗幾乎為零，遠遠小于 2D 并排倒裝芯片技術的插入損耗。與臺積電采用的傳 統微凸點 3D TSV 集成對比，無凸點 SoIC 集成的 12 層存儲器在垂直方向上的尺寸下降高達 64%，帶寬密 度則增加 28%，而能源消耗下降 19%。

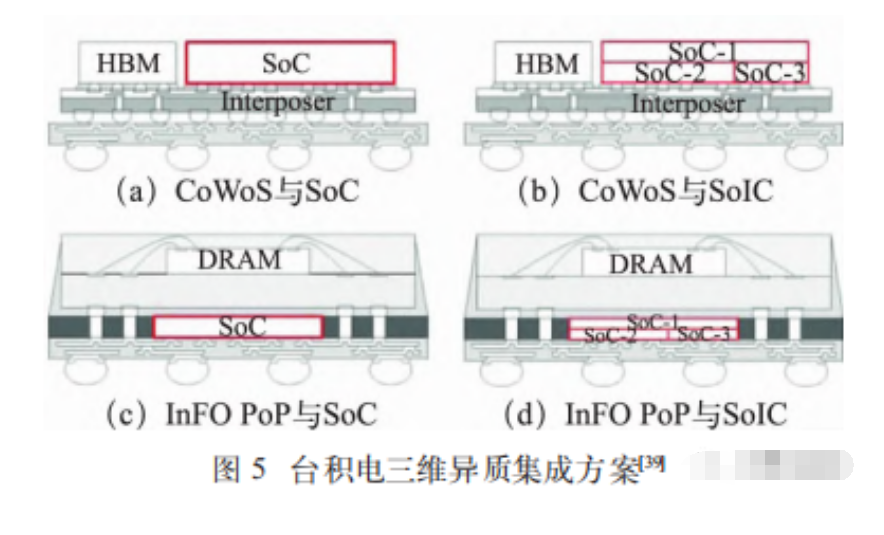

由此可見，無凸點 3D 集成技術可實現超高密度 的芯片垂直互連，繼續推動芯片向高性能、微型化和 低功耗方向發展。同時，以臺積電無凸點 3D 集成 SoIC 技術為例，SoIC 可與 CoWoS、集成扇出型封裝等技術 實現深度異質集成整合，三維異質集成方案如圖 5 所 示。原來需要放到 1 個片上系統 SoC 芯片上實現的 方案，現在可以轉換成多個 Chiplet 來做。這些分解開 的 Chiplet 再通過集成 SoIC 實現靈活整合，其芯片產 品具有設計成本低、速度快、帶寬足和低功耗的優勢。因此，基于無凸點混合鍵合的三維異質集成技術若真 正實現量產，無疑是集成電路行業劃時代的革新技 術。然而，當前該技術在設計規則、平整度、清潔度、材 料選擇和對準等方面仍面臨諸多挑戰。
