七大常見芯片封裝類型介紹(BGA清洗劑)
七大常見芯片封裝類型介紹(BGA清洗劑)
貼片元器件封裝形式是半導體器件的一種封裝形式
SMT 所涉及的零件種類繁多,樣式各異,有許多已經形成了業界通用的標準,這主要是一些芯片電容電阻等等
有許多人在經歷著不斷的變化,尤其是 IC 類零件,其封裝形式的變化層出不窮,令人目不暇接,傳統的引腳封裝正在經受著新一代封裝形式(BGA、FLIP CHIP等等)的沖擊。
1.SOP/SOIC封裝

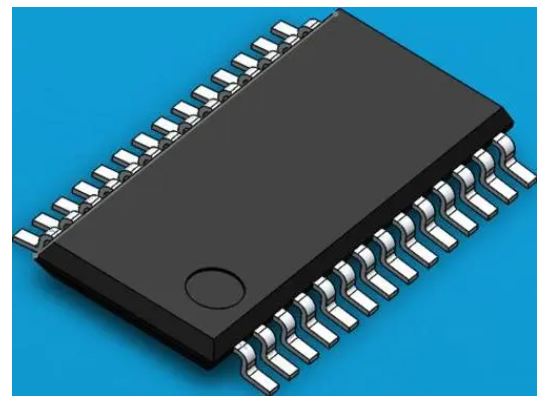

SOP是英文SmallOutlinePackage的縮寫,即小外形封裝。SOP封裝技術由1968~1969年菲利浦公司開發成功,以后逐漸派生出SOJ(J型引腳小外形封裝)、TSOP(薄小外形封裝)、VSOP(甚小外形封裝)、SSOP(縮小型SOP)、TSSOP(薄的縮小型SOP)及SOT(小外形晶體管)、SOIC(小外形集成電路)等。
2.DIP封裝

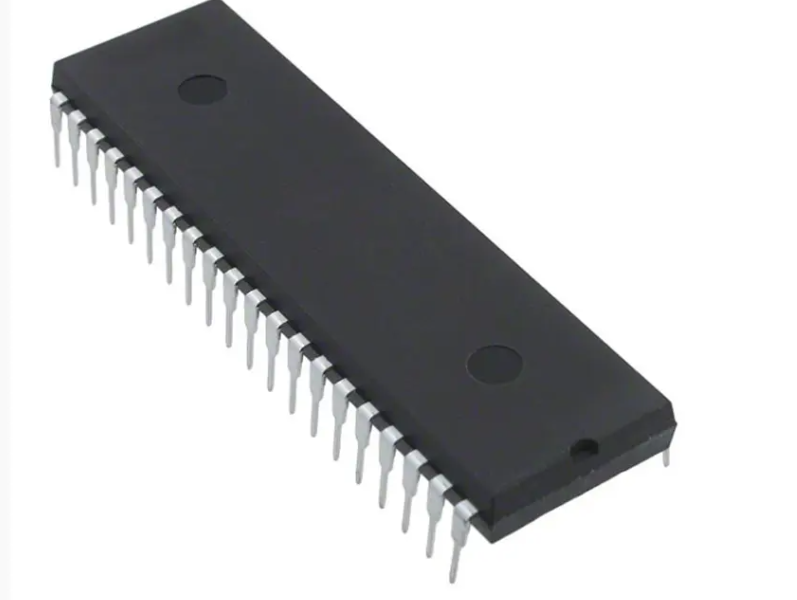

DIP是英文DoubleIn-linePackage的縮寫,即雙列直插式封裝。插裝型封裝之一,引腳從封裝兩側引出,封裝材料有塑料和陶瓷兩種。DIP是最普及的插裝型封裝,應用范圍包括標準邏輯IC,存貯器LSI,微機電路等。
3.PLCC封裝

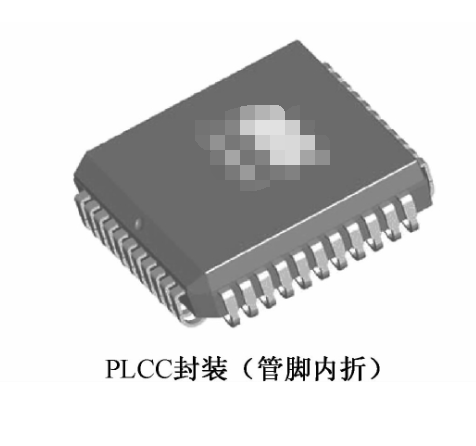

PLCC是英文PlasticLeadedChipCarrier的縮寫,即塑封J引線芯片封裝。PLCC封裝方式,外形呈正方形,32腳封裝,四周都有管腳,外形尺寸比DIP封裝小得多。PLCC封裝適合用SMT表面安裝技術在PCB上安裝布線,具有外形尺寸小、可靠性高的優點。
4.TQFP封裝

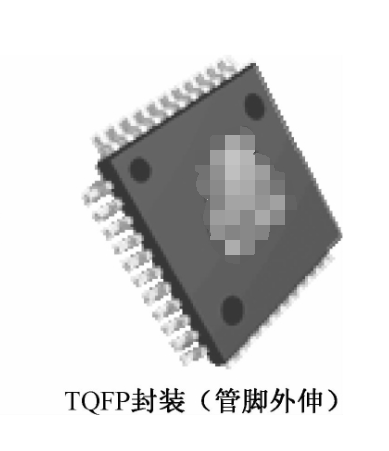

TQFP是英文thinquadflatpackage的縮寫,即薄塑封四角扁平封裝。四邊扁平封裝(TQFP)工藝能有效利用空間,從而降低對印刷電路板空間大小的要求。由于縮小了高度和體積,這種封裝工藝非常適合對空間要求較高的應用,如PCMCIA卡和網絡器件。幾乎所有ALTERA的CPLD/FPGA都有TQFP封裝。
5.PQFP封裝

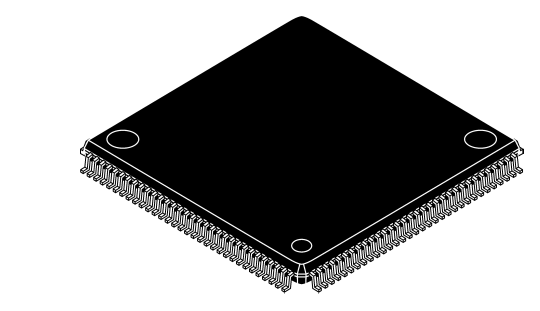

PQFP是英文PlasticQuadFlatPackage的縮寫,即塑封四角扁平封裝。PQFP封裝的芯片引腳之間距離很小,管腳很細,一般大規模或超大規模集成電路采用這種封裝形式,其引腳數一般都在100以上。
6.TSOP封裝

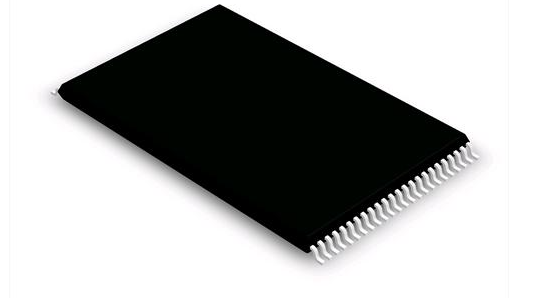

TSOP是ThinSmallOutlinePackage的縮寫,即薄型小尺寸封裝。TSOP內存封裝技術的一個典型特征就是在封裝芯片的周圍做出引腳,TSOP適合用SMT技術(表面安裝技術)在PCB(印制電路板)上安裝布線。TSOP封裝外形尺寸時,寄生參數(電流大幅度變化時,引起輸出電壓擾動)減小,適合高頻應用,操作比較方便,可靠性也比較高。
7.BGA封裝

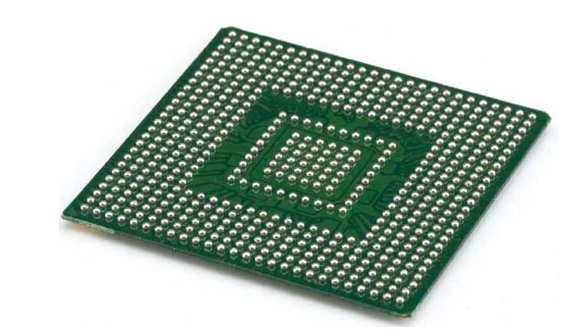

BGA是英文BallGridArrayPackage的縮寫,即球柵陣列封裝。90年代隨著技術的進步,芯片集成度不斷提高,I/O引腳數急劇增加,功耗也隨之增大,對集成電路封裝的要求也更加嚴格。為了滿足發展的需要,BGA封裝開始被應用于生產。
BGA芯片植球后球焊膏清洗
BGA植球助焊膏錫膏清洗:在BGA植球工藝,無論采用助焊膏+錫球的植球方法還是采用錫膏+錫球的植球方法,焊接后都會留下導致電子遷移,漏電和腐蝕風險的焊后松香殘留。需通過清洗工藝將風險降低,提高可靠性。針對電子制程精密焊后清洗的不同要求,合明科技在水基清洗方面有比較豐富的經驗,對于有著低表面張力、低離子殘留、配合不同清洗工藝使用的情況,自主開發了較為完整的水基系列產品,精細化對應涵蓋從半導體封測到PCBA組件終端,包括有水基和半水基清洗劑,堿性和中性的水基清洗劑等。具體表現在,在同等的清洗力的情況下,合明科技的兼容性較佳,兼容的材料更為廣泛;在同等的兼容性下,合明科技的清洗劑清洗的錫膏種類更多(測試過的錫膏品種有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;測試過的焊料合金包括SAC305、SAC307、6337、925等不同成分),清洗速度更快,離子殘留低、干凈度更好。合明科技為您提供專業BGA植球助焊膏錫膏水基清洗工藝解決方案。
